Tụ bù Trong hệ thống điện hiện đại

Trong hệ thống điện hiện đại, việc quản lý năng lượng một cách tối ưu là điều cần thiết để tiết kiệm chi phí và đảm bảo hiệu suất hoạt động. Một trong những thiết bị được sử dụng phổ biến cho mục tiêu này chính là tụ bù. Tuy nhỏ gọn nhưng tụ bù lại đóng vai trò vô cùng quan trọng trong việc cải thiện hệ số công suất, giảm tổn hao điện năng và bảo vệ thiết bị điện.

Bài viết này sẽ giúp bạn hiểu rõ về tụ bù là gì, tại sao cần sử dụng tụ bù, phân loại, cấu tạo, nguyên lý hoạt động và cách lựa chọn tụ bù phù hợp với hệ thống điện dân dụng và công nghiệp.

Tụ bù là gì?

Tụ bù (tiếng Anh: Power Capacitor hoặc Shunt Capacitor) là một thiết bị điện được sử dụng trong hệ thống điện để cải thiện hệ số công suất (Power Factor) và giảm tổn thất điện năng do công suất phản kháng gây ra.

Tụ bù tại thiết bị điện đại quang

Công suất phản kháng (Q) là phần công suất không sinh ra công năng hữu ích nhưng lại cần thiết cho sự vận hành của các thiết bị cảm (như động cơ, máy biến áp). Tuy nhiên, quá nhiều công suất phản kháng sẽ làm tăng dòng điện tổng, gây sụt áp, nóng dây và giảm hiệu suất hệ thống. Tụ bù giúp bù lại phần công suất phản kháng này, từ đó giảm dòng tổng, tăng hệ số công suất và tiết kiệm điện.

Tại sao cần sử dụng tụ bù?

1. Cải thiện hệ số công suất
Một hệ thống điện có hệ số công suất thấp sẽ bị phạt tiền điện bởi EVN. Việc lắp đặt tụ bù sẽ giúp nâng hệ số công suất lên gần mức lý tưởng (≈0.95 - 1), tránh bị phạt và tiết kiệm chi phí vận hành.

Lí do sử dụng tụ bù tại thiết bị điện đại quang

2. Giảm tổn thất điện năng
Tụ bù giúp làm giảm dòng điện phản kháng trong hệ thống, từ đó giảm tổn thất công suất trên đường dây và thiết bị truyền tải.

3. Tăng công suất khả dụng của máy biến áp
Khi hệ số công suất tăng, cùng một máy biến áp có thể cấp nguồn cho nhiều thiết bị hơn mà không cần phải nâng cấp công suất.

4. Ổn định điện áp và bảo vệ thiết bị
Tụ bù giúp cải thiện chất lượng điện áp, giảm dao động điện áp và từ đó tăng tuổi thọ của thiết bị điện.

Cấu tạo và nguyên lý hoạt động của tụ bù

Cấu tạo tụ bù tại thiết bị điện đại quang

Cấu tạo cơ bản

Tụ bù gồm các bản cực bằng kim loại được ngăn cách bởi lớp điện môi. Toàn bộ phần tử tụ được đặt trong vỏ cách điện (thường là nhôm) và có thể được đổ đầy dầu cách điện hoặc khí SF6 để tăng khả năng cách nhiệt.

Nguyên lý hoạt động

Tụ bù sinh ra công suất phản kháng dạng dung kháng, ngược dấu với công suất phản kháng dạng cảm kháng của các thiết bị như động cơ, máy biến áp. Khi hai loại phản kháng này gặp nhau, chúng sẽ triệt tiêu nhau một phần, giúp tổng công suất phản kháng của hệ thống giảm xuống.

Phân loại tụ bù

1. Theo hình thức lắp đặt

  • Tụ bù hạ thế: Dùng cho hệ thống điện dân dụng hoặc xí nghiệp nhỏ, điện áp dưới 1000V.
  • Tụ bù trung thế: Dành cho hệ thống công nghiệp, điện áp từ 6kV đến 35kV.

Phân loại tụ bù tại thiết bị điện đại quang

2. Theo phương thức bù

  • Bù tĩnh: Tụ được đấu cố định, không thay đổi công suất.
  • Bù tự động: Tụ được điều khiển bởi bộ điều khiển tụ bù (APFC), có khả năng tự động đóng/ngắt tụ để phù hợp với tải.

3. Theo môi chất điện môi

  • Tụ bù khô: Không sử dụng dầu, an toàn và thân thiện môi trường.
  • Tụ bù dầu: Có dầu cách điện, tuổi thọ cao, nhưng cần bảo trì kỹ.

Lợi ích của việc sử dụng tụ bù

Lợi ích Mô tả
Tăng hiệu suất hệ thống điện Giảm công suất vô ích, nâng cao hiệu suất hoạt động
Tiết kiệm chi phí vận hành Giảm tiền điện do không bị phạt hệ số công suất
Tăng tuổi thọ thiết bị Giảm dòng, giảm tổn hao, hạn chế sự cố điện
Bảo vệ máy biến áp Giảm tải cho máy biến áp và dây dẫn

Ứng dụng thực tế của tụ bù

Trong nhà máy, khu công nghiệp
Các xí nghiệp thường có nhiều động cơ công suất lớn, dẫn đến hệ số công suất thấp. Việc sử dụng tụ bù giúp đảm bảo ổn định điện áp, tránh bị phạt tiền điện và tăng khả năng sử dụng của hệ thống.

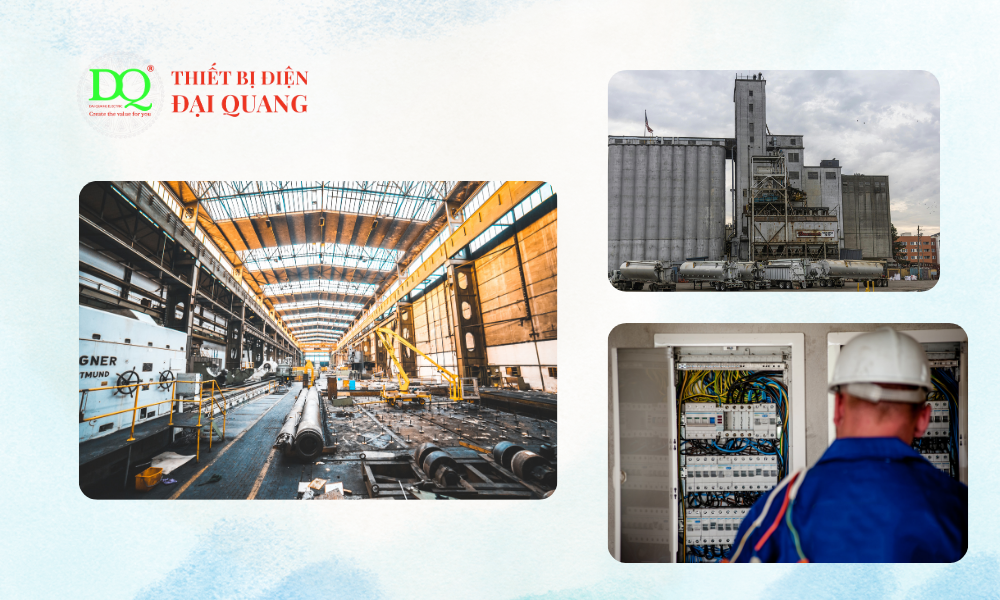

Ứng dụng thực tế của tụ bù tại thiết bị điện đại quang

Trong các tòa nhà cao tầng
Hệ thống điện điều hòa, thang máy,... tiêu thụ nhiều điện phản kháng. Tụ bù giúp giữ vững điện áp và giảm công suất tiêu thụ không cần thiết.

Trong hệ thống điện dân dụng
Các biệt thự, nhà máy nhỏ có thể lắp đặt tụ bù đơn giản để tăng hiệu quả sử dụng điện và bảo vệ các thiết bị nhạy cảm như máy tính, điều hòa.

Hướng dẫn lựa chọn tụ bù phù hợp

Xác định công suất phản kháng cần bù (Qbù):

Q bù ​= P × (tanφ1​ − tanφ2​)

Trong đó:

  • P: Công suất tác dụng (kW)

  • φ1: Góc của hệ số công suất hiện tại

  • φ2​: Góc của hệ số công suất mong muốn

Lựa chọn loại tụ bù theo cấp điện áp và dòng điện

  • Chọn tụ bù có bảo vệ chống nổ, quá áp, quá nhiệt
  • Lắp đặt kèm bộ điều khiển tụ bù tự động nếu hệ thống thay đổi tải thường xuyên
