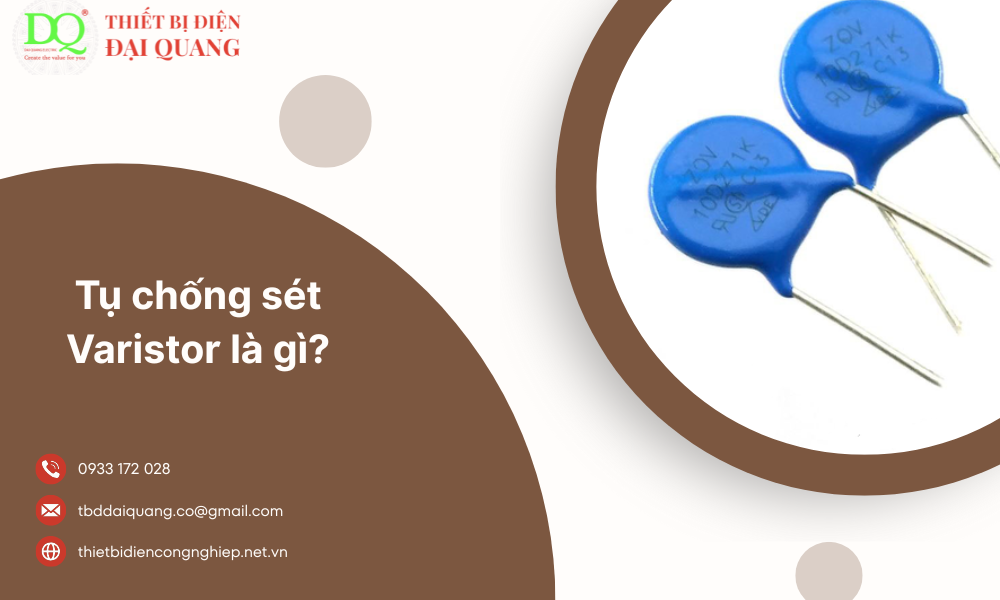

Tụ chống sét Varistor là gì
Tụ chống sét Varistor, còn được gọi là điện trở phụ thuộc điện áp (Voltage Dependent Resistor - VDR), là một linh kiện bán dẫn phi tuyến dùng để bảo vệ mạch điện khỏi các xung điện áp cao đột biến. Chức năng chính của Varistor là hấp thụ và phân tán các xung điện áp bất ngờ, giúp bảo vệ thiết bị điện và linh kiện điện tử khỏi hư hại.
Trong điều kiện hoạt động bình thường, Varistor có điện trở rất lớn và không ảnh hưởng đến dòng điện trong mạch. Tuy nhiên, khi có một điện áp cao vượt ngưỡng định mức đi qua, điện trở của nó giảm mạnh, cho phép dòng điện đi qua để triệt tiêu xung sét hoặc điện áp tăng đột ngột.
Nguồn gốc và lịch sử phát triển
Varistor lần đầu tiên được nghiên cứu vào đầu thế kỷ 20, nhưng phải đến thập niên 1970, khi công nghệ vật liệu oxit kim loại phát triển mạnh, thì tụ chống sét Varistor mới được sản xuất đại trà và ứng dụng rộng rãi. Đặc biệt, vật liệu phổ biến nhất để chế tạo Varistor hiện nay là oxit kẽm (ZnO), cho khả năng phản ứng nhanh và chịu dòng lớn.
Cấu tạo và nguyên lý hoạt động của Varistor

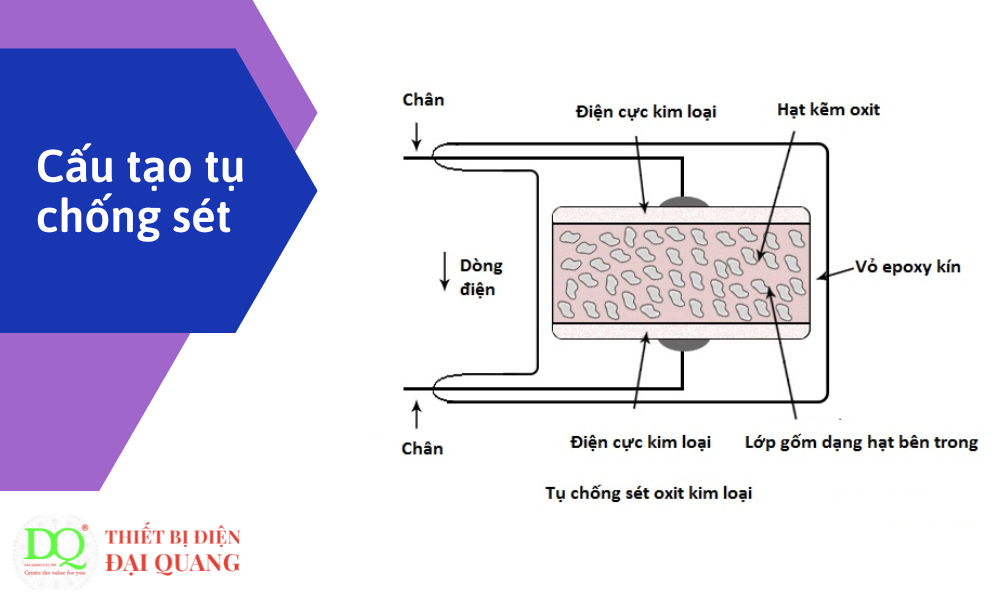

Cấu tạo của tụ chống sét Varistor
Một Varistor điển hình có cấu trúc bao gồm:
- Phần tử chính được làm từ hỗn hợp oxit kim loại, đặc biệt là oxit kẽm
- Các hạt oxit được nung kết với nhau để tạo thành một khối vật liệu có đặc tính phi tuyến
- Hai lớp tiếp xúc bằng kim loại được gắn vào hai đầu vật liệu, đóng vai trò như điện cực
- Lớp bảo vệ cách điện bao bọc bên ngoài để đảm bảo an toàn khi vận hành
Tùy vào loại Varistor, nó có thể có hình dạng đĩa, trụ hoặc dạng dẹt như tụ điện thông thường.
Nguyên lý hoạt động của Varistor
Varistor hoạt động dựa trên nguyên lý thay đổi điện trở theo điện áp. Ở điện áp bình thường, điện trở của Varistor rất lớn nên dòng điện hầu như không đi qua. Khi điện áp tăng đến một giá trị nhất định (gọi là điện áp kẹp hoặc điện áp ngưỡng), điện trở giảm xuống đột ngột và cho phép dòng điện chạy qua để hấp thụ xung điện. Sau khi xung điện được tiêu tán, Varistor trở lại trạng thái có điện trở cao như cũ.
Phân loại Varistor theo nhiều tiêu chí
Phân loại theo vật liệu chế tạo
- Varistor có thể được phân chia dựa trên vật liệu bán dẫn như:
- Varistor oxit kẽm (ZnO): phổ biến nhất, phản ứng nhanh, giá thành hợp lý
- Varistor silicon carbide (SiC): bền hơn, chịu nhiệt tốt, nhưng ít dùng hiện nay
Phân loại theo hình dạng và kích thước
- Varistor dạng đĩa: phổ biến trong mạch điện tử dân dụng
- Varistor dạng trụ: dùng trong các thiết bị công nghiệp lớn
- Varistor dán bề mặt (SMD): nhỏ gọn, dùng trong mạch tích hợp, thiết bị điện tử nhỏ
Phân loại theo điện áp làm việc
Tùy theo mức điện áp mà Varistor có thể chịu được, có thể chia ra:
- Loại thấp: từ vài volt đến vài chục volt, dùng cho mạch tín hiệu
- Loại trung: từ 100V đến 500V, dùng cho thiết bị điện dân dụng
- Loại cao: từ vài kV trở lên, dùng trong hệ thống điện công nghiệp

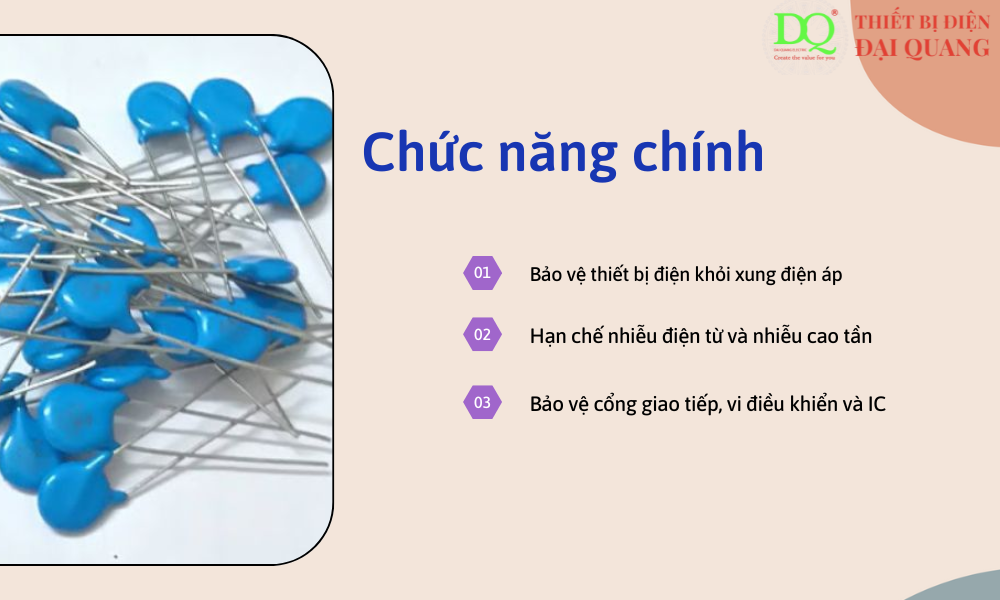

Vai trò và chức năng chính của Varistor
Bảo vệ thiết bị điện khỏi xung điện áp
Đây là chức năng quan trọng nhất của Varistor. Trong môi trường có nguy cơ cao như lưới điện ngoài trời, khi sét đánh hoặc điện áp tăng đột ngột xảy ra, Varistor sẽ hấp thụ phần năng lượng dư thừa và bảo vệ mạch điện không bị hỏng.
Hạn chế nhiễu điện từ và nhiễu cao tần
Ngoài chức năng chống xung sét, Varistor còn giúp giảm thiểu các nhiễu điện từ (EMI) và nhiễu tần số cao gây ảnh hưởng đến tín hiệu của mạch.
Bảo vệ cổng giao tiếp, vi điều khiển và IC
Các vi mạch điều khiển như MCU, IC logic rất nhạy với điện áp. Chỉ cần một xung điện nhỏ cũng có thể gây lỗi. Việc lắp Varistor gần các cổng tín hiệu giúp tăng tuổi thọ và ổn định hoạt động của thiết bị.
Ứng dụng thực tiễn của tụ chống sét Varistor

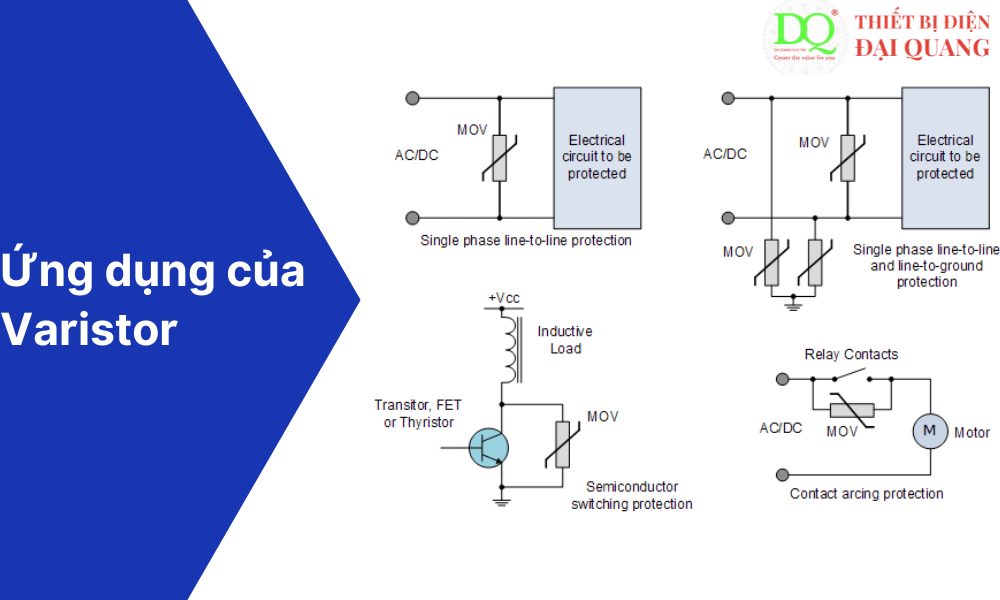

Ứng dụng trong thiết bị điện dân dụng
Trong các thiết bị như tivi, tủ lạnh, máy giặt, máy tính... Varistor được gắn ngay sau cầu chì hoặc cầu dao, giúp bảo vệ bo mạch khỏi điện áp cao khi bật/tắt thiết bị hoặc do sự cố từ lưới điện.
Ứng dụng trong công nghiệp và trạm biến áp
Varistor cỡ lớn được dùng trong các tủ điện công nghiệp, tủ tụ bù, bảng điều khiển động cơ, các hệ thống SCADA. Ngoài ra, nó còn xuất hiện tại các điểm đấu nối đường dây cao thế để chống sét lan truyền.
Ứng dụng trong viễn thông và thiết bị điện tử
Các thiết bị như router, modem, thiết bị mạng, bộ thu phát tín hiệu đều có thể tích hợp Varistor để đảm bảo tín hiệu không bị gián đoạn hoặc mất kết nối do xung điện.
Ưu điểm và nhược điểm của Varistor
Ưu điểm
- Phản ứng rất nhanh khi có xung điện (vài nano giây)
- Giá thành thấp, dễ thay thế
- Có thể bảo vệ nhiều loại thiết bị khác nhau
- Gọn nhẹ, dễ tích hợp vào mạch
Nhược điểm
- Không thể tự hồi phục nếu bị hỏng do quá tải nhiệt
- Không thích hợp cho dòng điện liên tục cao
- Tuổi thọ giảm dần theo số lần chịu xung điện
Những lưu ý quan trọng khi chọn và sử dụng Varistor
Chọn Varistor có điện áp phù hợp
Điện áp kẹp của Varistor cần lớn hơn điện áp làm việc bình thường của mạch khoảng 20–30%. Nếu chọn quá thấp, Varistor có thể kích hoạt sai; nếu quá cao, sẽ không bảo vệ hiệu quả.
Chọn đúng công suất chịu xung
Phải xác định dòng xung tối đa có thể xuất hiện trong hệ thống để chọn Varistor có khả năng chịu tải phù hợp, tránh tình trạng bị đánh thủng ngay lần đầu.
Lắp đặt đúng vị trí

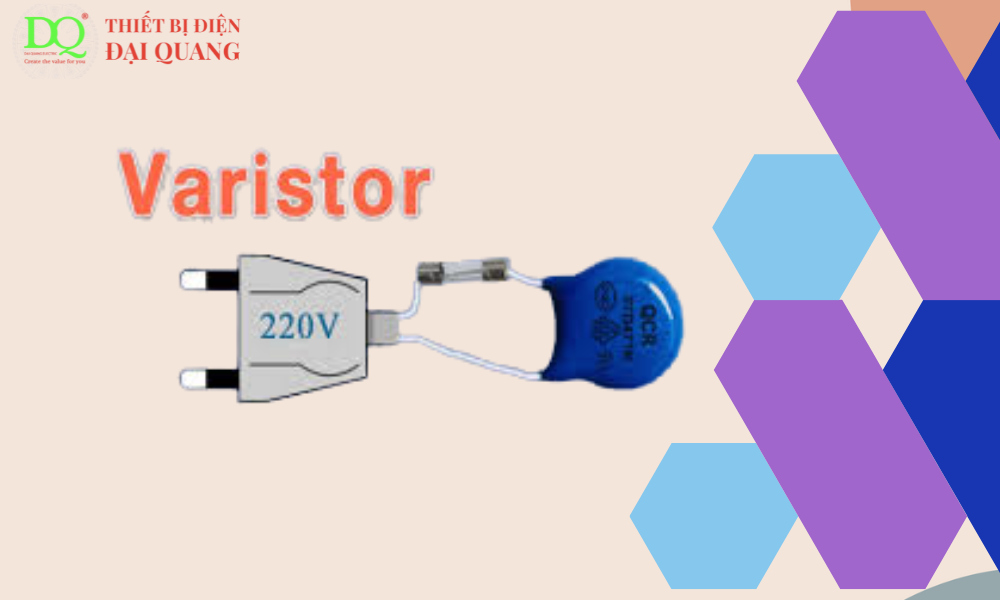

Varistor cần được đặt gần nguồn điện hoặc các cổng giao tiếp nhạy cảm. Đồng thời, cần có cầu chì hoặc điện trở giới hạn dòng nối tiếp để bảo vệ Varistor khi dòng xung lớn.
Kiểm tra định kỳ và thay mới khi cần
Do Varistor không có dấu hiệu hư rõ ràng sau khi bị suy giảm, cần có kế hoạch kiểm tra định kỳ và thay thế sau một khoảng thời gian sử dụng nhất định.
So sánh Varistor với các thiết bị chống sét khác
So sánh với tụ chống sét MOV
MOV (Metal Oxide Varistor) thực chất là một loại Varistor đặc biệt làm từ oxit kim loại. MOV có hiệu quả cao trong việc triệt tiêu xung sét nhưng không tái sử dụng nếu hỏng.
So sánh với ống phóng điện (Gas Discharge Tube - GDT)
GDT có khả năng chịu dòng cao hơn Varistor nhưng phản ứng chậm hơn. Do đó, Varistor thường được kết hợp với GDT để tăng khả năng bảo vệ kép.
So sánh với diode TVS (Transient Voltage Suppression Diode)
TVS có tốc độ phản ứng cực nhanh và được dùng chủ yếu trong mạch tín hiệu tốc độ cao. Tuy nhiên, khả năng chịu dòng thấp hơn Varistor nên thường chỉ dùng cho IC và MCU.
Những câu hỏi thường gặp về tụ chống sét Varistor
Varistor có dùng lại được không
Có thể, nếu không bị hỏng sau khi chịu xung sét. Tuy nhiên, hiệu suất sẽ giảm dần và cần thay thế định kỳ.
Tụ chống sét Varistor có giống tụ điện không
Không. Varistor không tích điện như tụ điện mà chỉ hoạt động khi có điện áp vượt ngưỡng.
Có nên kết hợp Varistor với cầu chì không
Nên. Cầu chì giúp bảo vệ mạch khi Varistor bị đánh thủng do dòng xung quá lớn, tránh gây cháy nổ.
Tương lai phát triển của Varistor trong lĩnh vực điện – điện tử
Varistor đang được nghiên cứu để nâng cao độ bền, khả năng phản ứng nhanh hơn và tích hợp tốt hơn với các mạch điện tử công nghệ cao. Trong bối cảnh điện áp lưới ngày càng bất ổn, nhu cầu sử dụng Varistor sẽ tiếp tục tăng mạnh trong các thiết bị dân dụng, công nghiệp và năng lượng tái tạo.
