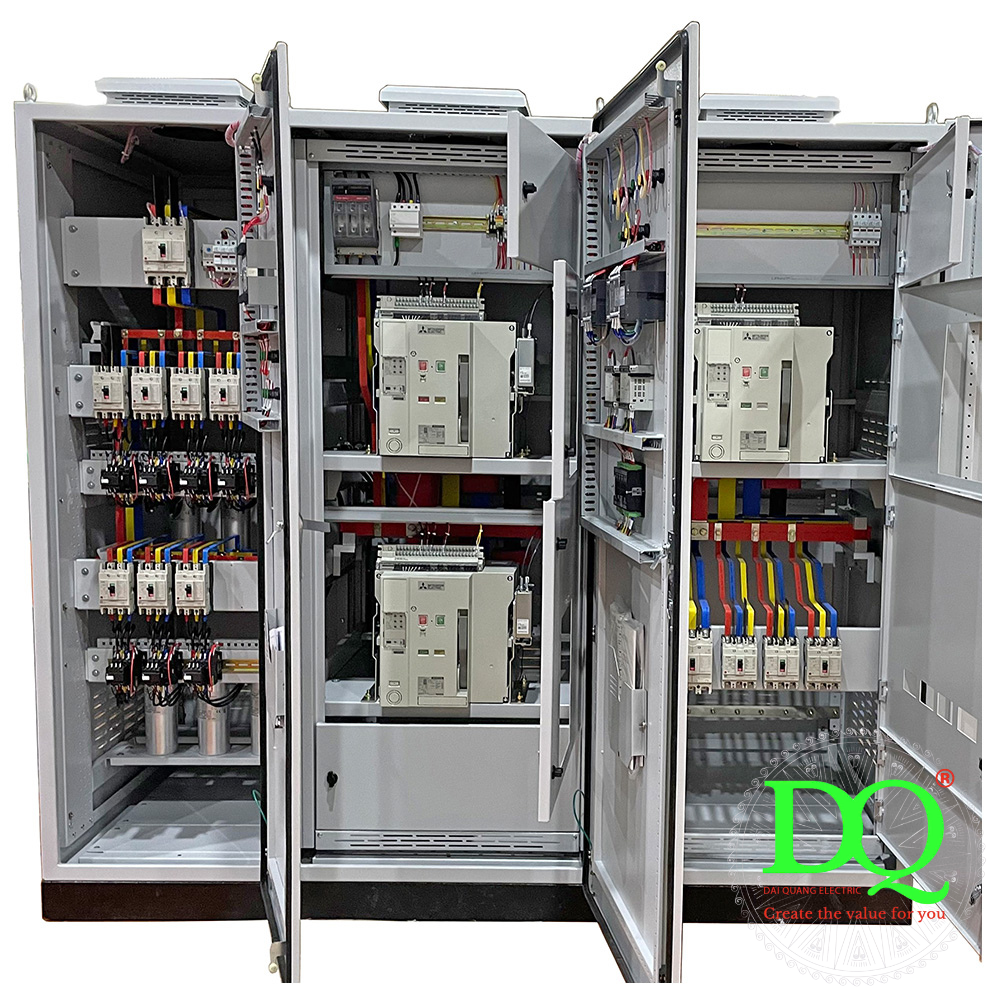

Tủ Điện MSB – Trung Tâm Phân Phối Điện Cốt Lõi Cho Dân Dụng & Công Nghiệp
Tủ điện Main Switch Board (MSB) là thiết bị không thể thiếu trong hệ thống điện của nhiều công trình, từ nhà ở, chung cư, văn phòng đến nhà xưởng, kho bãi và trung tâm thương mại. MSB chịu trách nhiệm chính trong việc nhận điện từ nguồn (lưới điện hoặc máy phát), cách ly an toàn và phân phối điện năng đến các hệ thống phụ trợ như sub-MDB, các tầng, bộ phận thiết bị riêng biệt.
Vai trò của tủ điện MSB trong hệ thống điện
- Trung tâm phân phối – cấp điện đầu vào
- Tủ MSB kết nối trực tiếp với nguồn cung cấp chính (lưới điện hoặc nguồn dự phòng), bảo vệ và phân phối điện đến các tủ phụ (Sub-MDB), thiết bị và phụ tải khác trong hệ thống.
- Bảo vệ an toàn thiết bị và con người
- Trang bị cầu dao tổng (ACB), cầu dao chống dòng rò (RCCB), bộ lọc sét SPD…, giúp ngắt mạch khi có sự cố như quá tải, ngắn mạch, rò rỉ điện, bảo vệ thiết bị và người dùng.
- Tiện lợi cho quản lý và vận hành
- Thiết kế trung tâm với chức năng hiển thị thông số, kiểm soát sự cố và cho phép thao tác ngắt mở nhanh, thuận tiện cho bảo trì và vận hành.
- Hỗ trợ tự động hóa
- MSB dễ dàng tích hợp các hệ thống điều khiển tự động (PLC, SCADA), thiết bị đo công suất, quản lý từ xa (smart grid), giúp tiết kiệm nhân công và tối ưu vận hành.
- Cấu tạo và thành phần chính
- MSB được thiết kế như một tủ điện công nghiệp với các bộ phận quan trọng:
- Cầu dao tổng – ACB / MCCB
- Giúp cách ly và bảo vệ toàn bộ hệ thống điện chính khi có sự cố.
- Thiết bị phòng ngừa dòng rò – RCCB
- Đảm bảo an toàn cho người vận hành bằng cách phát hiện nhanh dòng điện bất thường.
- Bộ lọc sét (SPD)
- Ổn áp và giảm đỉnh xung do sét đánh lan truyền, ngăn hư hỏng thiết bị điện nhạy cảm.
- Thanh cái (Busbar)
- Thanh dẫn bằng đồng hoặc nhôm với kích thước và cấu hình phù hợp tải trọng, đảm bảo truyền tải ổn định.
- Thanh đo lường & hiển thị
- Đồng hồ điện, biến dòng, biến áp đo điện áp, dòng tải; cung cấp thông tin cho người vận hành và hệ thống SCADA.
- Cầu chì bảo vệ
- Bảo vệ tải mức thấp, tiết kiệm chi phí khi bảo trì hoặc thay thế.
- Thanh đấu nối tiếp (Terminal block)
- Phân chia tín hiệu điều khiển, nối dây an toàn và khoa học.
Các loại tủ điện MSB phổ biến
- MSB cho công trình dân dụng lớn
- Sử dụng ACB/MCCB có dòng định mức từ 100–250 A, bảo vệ đơn giản, vận hành dễ dàng.
- MSB cho tòa nhà văn phòng & chung cư
- Sử dụng dòng ACB 400 A – 800 A, tích hợp SPD, đo lường, giám sát, liên kết với hệ thống BMS.
- MSB công nghiệp và sản xuất
- Dòng dòng cao (1 000 A – 3 200 A), ACB 50–65 kA, hỗ trợ bảo vệ tầng rộng, tủ phụ, motor, biến tần, hệ thống chiếu sáng lớn.
- MSB trạm biến áp hoặc trạm cấp điện
- Sử dụng thiết bị công suất cao, tích hợp UPS, giám sát điện áp dòng, hệ thống truyền thông SCADA.
Lợi ích khi sử dụng tủ điện MSB
- An toàn toàn diện
- Giúp ngắt mạch khi quá tải, ngắn mạch, dòng rò – bảo vệ hệ thống điện và người sử dụng.
- Ổn định điện năng
- Giảm sụt áp, mất pha, nhiễu điện; nâng cao tuổi thọ thiết bị và hiệu suất hoạt động.
- Tiết kiệm chi phí vận hành
- Giảm thiệt hại do lỗi điện, tiết kiệm chi phí thay thế thiết bị, giảm thời gian ngừng máy.
- Dễ dàng nâng cấp & bảo trì
- Thiết kế mô-đun giúp mở rộng hoặc sửa chữa nhanh, không ảnh hưởng toàn hệ thống.
- Hỗ trợ quản lý hiện đại
- Phù hợp kết nối HMI, SCADA/BMS, hỗ trợ báo lỗi, điều khiển từ xa.
Hướng dẫn lựa chọn tủ MSB phù hợp
- Xác định công suất tải
- Tổng dòng tải cần nhỏ hơn <80% dòng định mức thiết bị chính để đảm bảo độ bền và dự phòng.
- Xác định cấu hình thiết bị
- Kích thước tủ phù hợp, chuẩn IP, vỏ thép/INOX, trang bị SPD, biến dòng, đo, kiểm soát.
- Kiểm tra tính mở rộng trong tương lai
- Chọn dòng ACB/ACB, khả năng modular cho mở rộng, kết nối tủ phụ.
- Tuân thủ tiêu chuẩn an toàn
- Đáp ứng IEC 61439, EMC, CE, UL, ISO/IEC 17025, phù hợp tiêu chí của Bộ Công Thương và EVN.
Tiêu chuẩn, vật liệu & bảo hành
- Tiêu chuẩn áp dụng: IEC 61439–1/2, IEC 60947, EMC, CE, ISO 9001
- Vật liệu: Thép tấm sơn tĩnh điện hoặc thép mạ kẽm/ Inox, bảo vệ IP30–IP65
- Thanh cái: Đồng/nhôm nguyên khối, phủ thiếc bảo vệ chống oxy hóa
- Thiết bị chính hãng: Mitsubishi, ABB, Schneider… giúp thiết kế chất lượng và hỗ trợ kỹ thuật
- Bảo hành: Đáp ứng tiêu chuẩn ≥12 tháng (thông thường 24–36 tháng do nhà phân phối Đại Quang cung cấp)
Lắp đặt & bảo trì tủ MSB
-
Chuẩn bị trước khi lắp
- Khảo sát đường dây, chọn vị trí tủ khô ráo, thoáng và cách sàn 150–200 mm; bố trí lối đi >800 mm phía trước.
-
Thiết lập hệ thống tiếp đất
- Tiến hành nối đất qua thanh nối dây, đảm bảo điện trở <10 Ω theo tiêu chuẩn phòng chống pha lỗi.
-
Lắp đặt thiết bị và đấu nối
- Lò ACB/MCCB trên thanh DIN/rail; các thiết bị điều khiển, SPD, biến dòng, biến áp đúng sơ đồ mạch.
-
Kiểm tra vận hành ban đầu
- Kiểm tra điện trở dây, cách điện, thử tải không sinh nhiệt, kiểm tra chức năng ngắt – đóng.
-
Bảo trì định kỳ
- Vệ sinh bụi, hở ốc vít, thay chi tiết hao mòn, kiểm tra điện trở tiếp địa, cập nhật nhật ký bảo trì.
Khi nào nên nâng cấp hoặc bảo trì tủ MSB?
- Sau 3–5 năm nếu thiết kế thêm tủ phụ, tải nâng cấp như máy phát, biến tần, thang máy…
- Khi sự cố quá tải hoặc tần suất ngắn mạch gia tăng do thay đổi hệ thống
- Đối với công trình cũ, đảm bảo tuân thủ tiêu chuẩn mới (IEC 61439)
Tại sao nên chọn Tủ MSB từ Đại Quang?
- Thiết kế chuyên nghiệp: Đội ngũ kỹ sư khảo sát, thiết kế, lắp đặt đúng yêu cầu
- Chất lượng sản phẩm: Tủ hoàn thiện sơn tĩnh điện, độ bền cao, thiết bị chính hãng
- Giải pháp toàn diện: Bao gồm thiết kế, cung cấp thiết bị, lắp đặt & nghiệm thu
- Hỗ trợ kỹ thuật & bảo trì ngay: Giao hàng toàn quốc, support kỹ thuật sau bán hàng
- Chính sách ưu đãi: Giá tốt, ưu đãi số lượng lớn và hỗ trợ bảo hành dài hạn
