Công suất phản kháng là gì?
Định nghĩa công suất phản kháng
Công suất phản kháng (ký hiệu là Q, đơn vị là VAR – Volt Ampere Reactive) là phần công suất không tham gia trực tiếp vào việc sinh công, nhưng lại cần thiết để duy trì từ trường trong các thiết bị như động cơ, máy biến áp, cuộn cảm...
Nói cách khác, nó là công suất được trao đổi qua lại giữa nguồn và tải theo chu kỳ mà không bị tiêu hao. Nó đại diện cho năng lượng dao động giữa cuộn dây và tụ điện trong mạch.
Sự khác biệt giữa công suất hữu dụng và công suất phản kháng
Công suất hữu dụng (P – kW): là phần công suất thực sự được tiêu thụ để tạo ra công việc như quay động cơ, sưởi nóng, chiếu sáng…
Công suất phản kháng (Q – kVAR): là công suất không tạo ra công, nhưng cần để thiết bị điện hoạt động đúng cách.

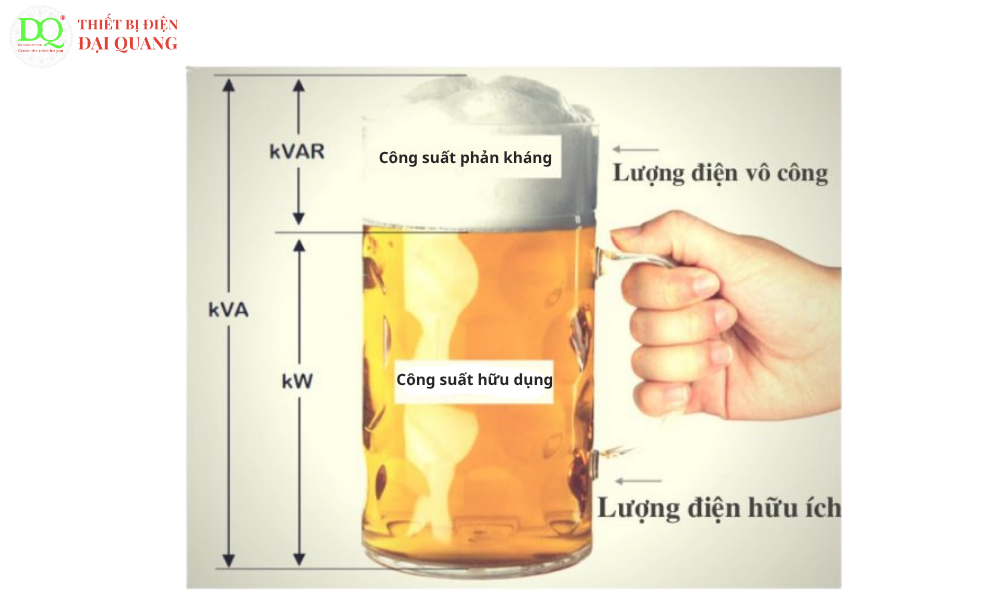

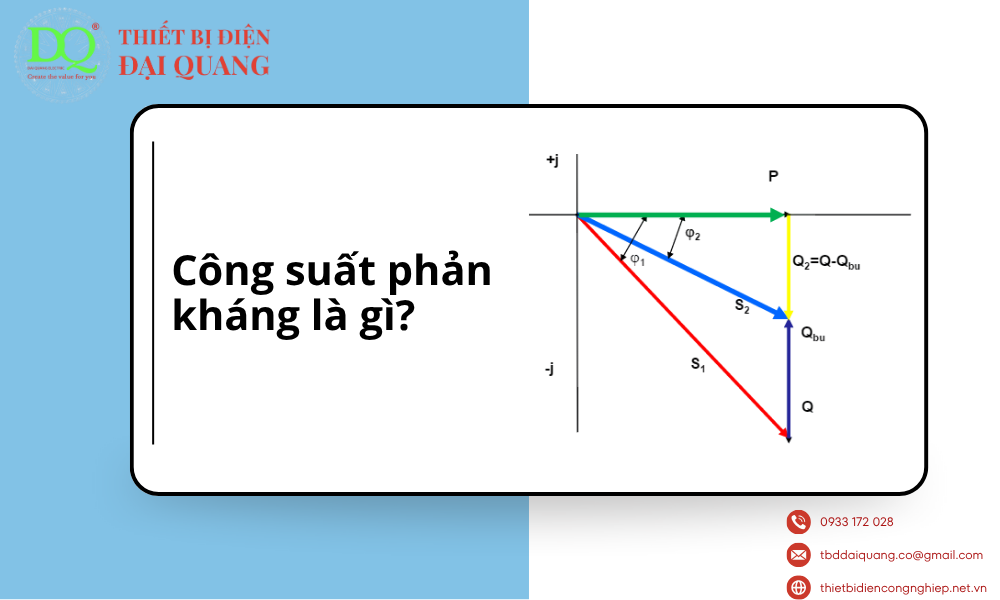

Công suất biểu kiến (S – kVA): là tổng hợp của công suất hữu dụng và công suất phản kháng.
Công thức liên hệ:
S² = P² + Q²
Công suất phản kháng sinh ra từ đâu?
Nguyên lý hoạt động của tải cảm và tải dung
Công suất phản kháng chủ yếu xuất hiện khi dòng điện đi qua các thiết bị cảm (cuộn dây, máy biến áp, động cơ điện xoay chiều). Trong các thiết bị này:
- Cuộn cảm tạo ra từ trường, dòng điện trễ pha so với điện áp.
- Tụ điện tạo ra điện trường, dòng điện sớm pha hơn điện áp.
Các nguồn phát sinh công suất phản kháng
Động cơ không đồng bộ (asynchronous motors): sử dụng rất nhiều trong công nghiệp, chiếm phần lớn công suất phản kháng trong hệ thống.
- Máy biến áp: tiêu tốn công suất phản kháng để tạo từ thông.
- Đường dây truyền tải: do đặc tính điện cảm và điện dung, đường dây dài sẽ sinh ra phản kháng.
- Thiết bị điện tử công suất lớn: gây méo dạng và làm tăng tổng công suất phản kháng do sóng hài.
Ảnh hưởng của công suất phản kháng đến hệ thống điện
Tổn thất năng lượng
Công suất phản kháng làm tăng dòng điện trong dây dẫn → tăng tổn thất công suất theo công thức:
P_loss = I²R
→ dây nóng, biến áp quá tải, giảm hiệu suất hệ thống.
Giảm hệ số công suất
Hệ số công suất cos(φ) là tỷ lệ giữa công suất hữu dụng và công suất biểu kiến. Khi Q tăng thì S tăng → cos(φ) giảm → bị phạt tiền điện.
Làm giảm khả năng truyền tải
Cùng một đường dây, nếu Q lớn, dòng điện tăng → giảm khả năng truyền tải công suất P thực sự → cần nâng cấp hạ tầng → tốn kém.
Cách tính công suất phản kháng chi tiết
Các công thức tính cơ bản
Tính từ công suất biểu kiến và công suất hữu dụng
Q = √(S² – P²)
Tính bằng điện áp, dòng điện và góc pha φ
Q = V × I × sin(φ)
Tính từ hệ số công suất (cosφ)
Q = P × tan(arccos(cosφ))
Ví dụ minh họa
Giả sử:
P = 100 kW, cos(φ) = 0.8
→ φ = arccos(0.8) ≈ 36.87°
→ Q = 100 × tan(36.87°) ≈ 75 kVAR
Các phương pháp đo công suất phản kháng
Sử dụng thiết bị đo công suất điện tử chuyên dụng như:
- Power Analyzer
- Đồng hồ đo công suất 3 pha (kWh meter có chức năng Q)
- Hệ thống SCADA thu thập dữ liệu điện năng
- Dùng máy biến dòng và biến áp đo lường
- Thông qua cảm biến dòng và điện áp → đưa vào bộ xử lý để tính toán Q theo thời gian thực.
Giải pháp bù công suất phản kháng
Bù công suất phản kháng là gì?
Là quá trình đưa vào hệ thống một nguồn công suất phản kháng (thường là tụ điện hoặc thiết bị bù tự động) để giảm Q từ nguồn phát, tăng hệ số công suất.

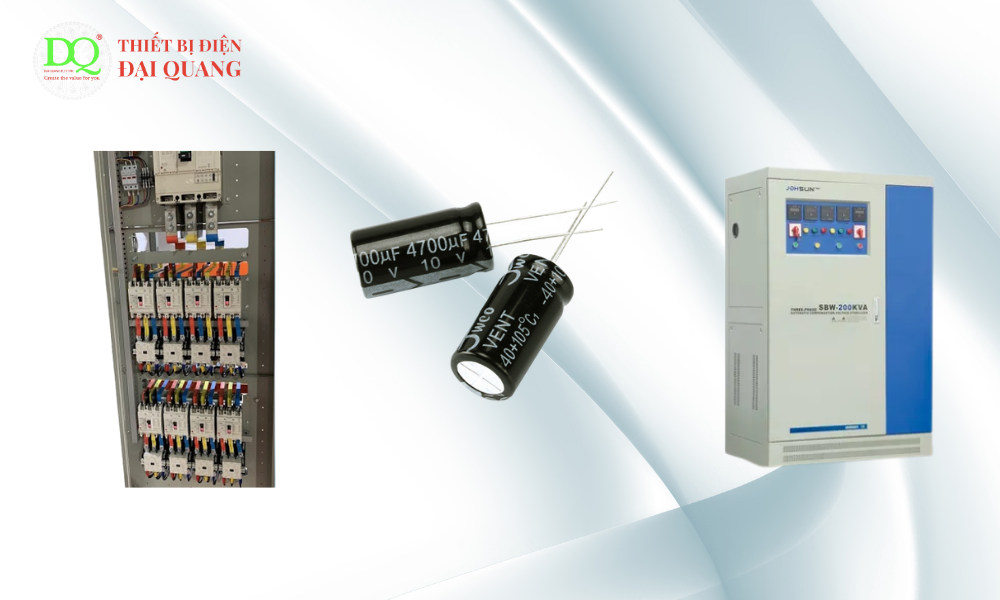

Các phương pháp bù phổ biến

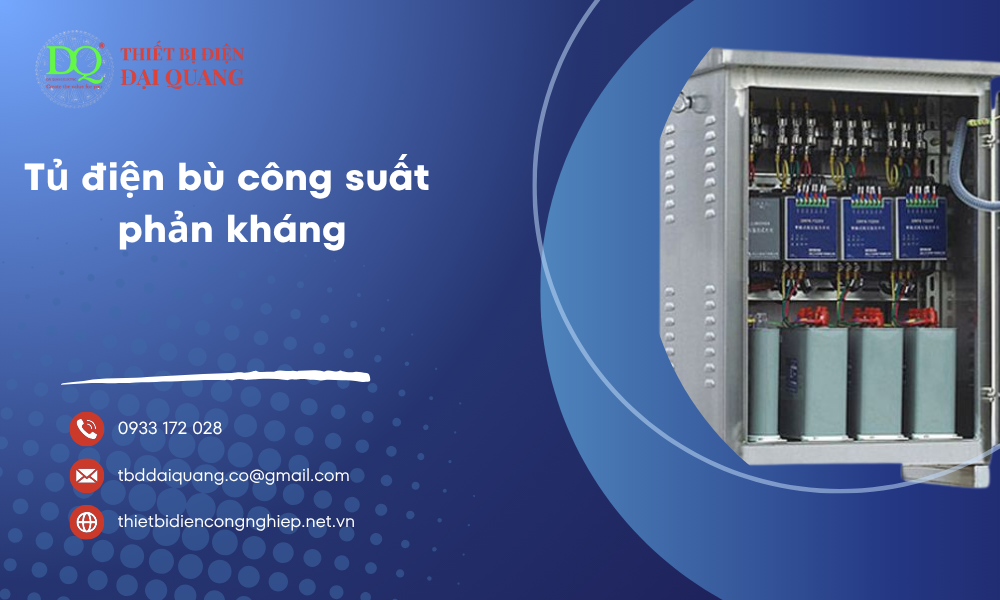

Tụ điện (capacitor bank)
- Dùng tụ để sinh công suất phản kháng ngược chiều với tải cảm → triệt tiêu Q dư.
- Hiệu quả, chi phí thấp, dễ lắp đặt.
Thiết bị bù tự động (APFC – Automatic Power Factor Controller)
- Tự động điều chỉnh mức bù theo phụ tải thực tế.
- Đảm bảo cos(φ) luôn đạt gần 1, tránh phạt tiền điện.
Thiết bị điện tử công suất (SVC, STATCOM)
- Dùng trong hệ thống truyền tải cao áp.
- Hiệu quả bù linh hoạt, đáp ứng nhanh, nhưng chi phí rất cao.
Lợi ích của việc bù công suất phản kháng
- Giảm hóa đơn tiền điện: do tránh bị phạt khi cos(φ) thấp.
- Tăng hiệu quả sử dụng hệ thống: giảm tổn thất, giải phóng công suất cho tải hữu dụng.
- Tăng tuổi thọ thiết bị điện: tránh quá dòng, quá nhiệt.
- Ổn định điện áp: Q ổn định giúp giảm dao động điện áp.
Công suất phản kháng trong hệ thống điện 3 pha
Đặc điểm riêng của hệ 3 pha
Trong hệ 3 pha, tính toán công suất phản kháng cần chú ý đến việc tải có cân bằng hay không, dạng kết nối (Delta, Star), dòng điện tổng và điện áp pha.
Công thức tính trong hệ 3 pha
Q = √3 × U × I × sin(φ) (trong hệ 3 pha đối xứng)
Nếu hệ không cân bằng → phải đo từng pha riêng.
Phần mềm tính toán và giám sát công suất phản kháng
Các công cụ phổ biến
- ETAP
- DIgSILENT PowerFactory
- MATLAB Simulink
Các công cụ này hỗ trợ:
- Mô phỏng hệ thống điện
- Tính Q theo thời gian
- Lập kế hoạch bù Q tối ưu
Các quy chuẩn và quy định liên quan đến công suất phản kháng
Quy định của EVN và các nhà cung cấp điện
- Cos(φ) tối thiểu yêu cầu: thường từ 0.9 trở lên
- Tiền phạt nếu cos(φ) thấp: tính theo tỷ lệ vượt định mức phản kháng
Tiêu chuẩn kỹ thuật quốc tế
- IEEE 1459 – đo và phân tích công suất điện xoay chiều
- IEC 61000 – tiêu chuẩn về chất lượng điện năng
Các sai lầm thường gặp khi xử lý công suất phản kháng
- Lắp tụ điện không đúng công suất → bù quá mức → sinh công suất phản kháng ngược chiều → gây bất ổn hệ thống.
- Không tính đến biến động tải → dùng hệ thống bù cố định → không hiệu quả.
- Thiếu bảo vệ tụ điện → dễ cháy nổ, hư hỏng.
