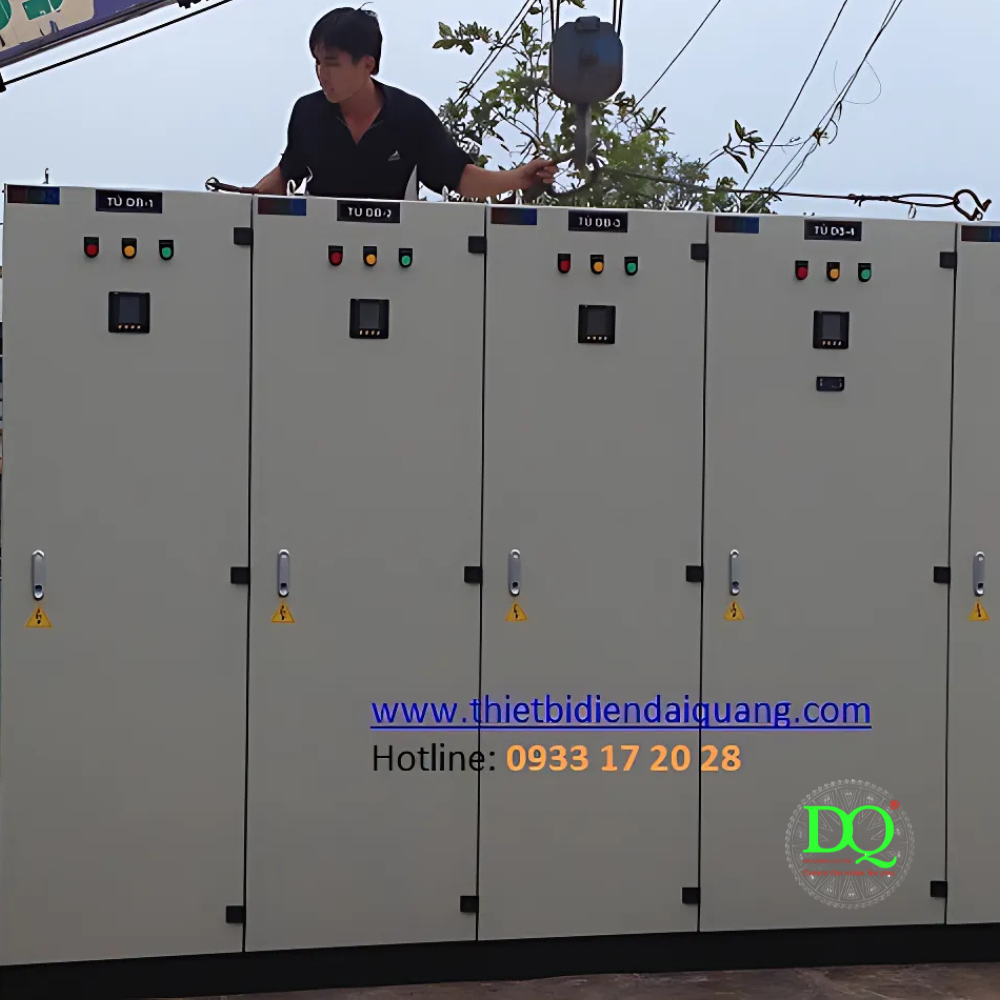

Tủ Điện Chứa ACB hoặc MCCB

Thông tin chi tiết sản phẩm

Thiết bị lắp trong: ACB hoặc MCCB

Dòng định mức: 63A – 6300A

Số cực: 3P hoặc 4P

Điện áp hoạt động: 380/400VAC – 3 pha – 50/60Hz

Dòng cắt ngắn mạch: 18kA – 100kA (tùy model ACB/MCCB)

Vật liệu vỏ tủ: Tôn sơn tĩnh điện hoặc Inox 304

Cấp bảo vệ: IP42 / IP54 / IP65

Tiêu chuẩn: IEC 60947-2, IEC 61439-1/2

Kiểu lắp đặt: Đặt sàn hoặc treo tường

Bảo hành: 12 – 24 tháng

Tủ điện chứa ACB hoặc MCCB là một thiết bị quan trọng trong hệ thống phân phối điện, có chức năng lắp đặt và bảo vệ các thiết bị đóng cắt công suất lớn như máy cắt không khí (ACB) hoặc máy cắt vỏ đúc (MCCB). Đây là giải pháp bảo vệ an toàn – dễ thao tác – thẩm mỹ cao cho các hệ thống điện trung và hạ thế tại nhà máy, tòa nhà, khu công nghiệp, trung tâm thương mại, bệnh viện, trường học, trạm điện,...

Tủ thường được thiết kế chắc chắn, đạt tiêu chuẩn kỹ thuật cao, dễ dàng thi công và bảo trì, giúp tối ưu hóa hiệu suất hoạt động của hệ thống phân phối điện tổng.

Cấu tạo của tủ điện chứa ACB hoặc MCCB

Một tủ điện chứa ACB hoặc MCCB hoàn chỉnh thường gồm các thành phần chính sau:

• Vỏ tủ điện: Làm từ tôn sơn tĩnh điện dày 1.5mm đến 2mm, hoặc inox không gỉ, có khả năng chống va đập, chịu nhiệt, chịu ăn mòn.
• Thiết bị đóng cắt: Là ACB (Air Circuit Breaker) hoặc MCCB (Moulded Case Circuit Breaker) – các thiết bị đóng cắt chính có dòng định mức lớn.
• Thanh cái đồng (busbar): Dẫn điện từ nguồn vào và phân phối ra tải.
• Thiết bị phụ kiện: Đồng hồ đo, đèn báo pha, cầu chì, rơ-le bảo vệ, thiết bị điều khiển,...
• Cửa tủ và khóa: Cửa bản lề chắc chắn, có khóa tay an toàn, đảm bảo thao tác dễ dàng và an ninh.

Chức năng nổi bật của tủ điện chứa ACB hoặc MCCB

🔌 Bảo vệ thiết bị đóng cắt và hệ thống dây dẫn trước các yếu tố môi trường như bụi bẩn, ẩm mốc, va đập.

⚙️ Tập trung điều khiển và phân phối điện, giúp hệ thống điện được vận hành đồng bộ, dễ bảo trì.

⚡ Cách ly nguồn điện khi có sự cố như chạm chập, quá tải, ngắn mạch hoặc sự cố từ phía lưới điện.

🔧 Hỗ trợ dễ dàng cho thao tác vận hành, bảo dưỡng, tránh nguy cơ giật điện hoặc tai nạn lao động.

🏗️ Gọn gàng, tối ưu không gian và đảm bảo tính thẩm mỹ cho công trình.

Ứng dụng của tủ điện chứa ACB hoặc MCCB trong thực tế

Tủ điện chứa ACB hoặc MCCB có mặt trong hầu hết các công trình công nghiệp và dân dụng, tiêu biểu như:

• Nhà máy sản xuất, xưởng cơ khí, nhà xưởng công nghiệp
• Trung tâm dữ liệu, tòa nhà cao tầng, khách sạn, bệnh viện
• Trạm biến áp trung thế – hạ thế
• Trạm bơm, hệ thống cấp nước sinh hoạt, thủy lợi
• Các hệ thống điện mặt trời công suất lớn

Phân loại tủ điện chứa ACB hoặc MCCB

Theo loại thiết bị bên trong:

• Tủ điện chứa ACB: Thường dùng cho hệ thống điện tổng, dòng điện > 630A, chuyên dùng trong hệ thống đóng cắt chính.
• Tủ điện chứa MCCB: Dùng cho dòng điện từ 63A – 800A, dùng ở tầng trung hoặc cho tải nhỏ hơn, phụ tải nhánh.

Theo vị trí lắp đặt:

• Tủ trong nhà (indoor): Có thiết kế nhẹ, sơn tĩnh điện, mức bảo vệ IP42 – IP54.
• Tủ ngoài trời (outdoor): Vỏ inox, cấp bảo vệ cao IP65, chống nước, chống ăn mòn.

Theo kiểu lắp đặt:

• Tủ dạng đứng (floor-standing)
• Tủ dạng treo tường (wall-mounted)

Ưu điểm nổi bật của tủ điện chứa ACB/MCCB do Đại Quang cung cấp

✅ Thiết kế theo yêu cầu kỹ thuật, phù hợp mọi công trình và mục đích sử dụng

✅ Gia công tủ chắc chắn, đạt chuẩn an toàn điện IEC/TCVN

✅ Sử dụng thiết bị đóng cắt chính hãng: ABB, Schneider, Mitsubishi, LS,...

✅ Dễ dàng nâng cấp – mở rộng hệ thống điện khi cần

✅ Giá cả cạnh tranh, hỗ trợ kỹ thuật 1-1 tận nơi

Quy trình thiết kế và lắp đặt tủ điện chứa ACB/MCCB tại Đại Quang

• Khảo sát & tư vấn kỹ thuật
• Lên bản vẽ sơ đồ nguyên lý và bố trí thiết bị
• Chế tạo vỏ tủ & lắp ráp thiết bị trong nhà máy
• Test – kiểm tra chức năng – đóng gói
• Vận chuyển – lắp đặt – đấu nối tận nơi
• Bàn giao, vận hành thử và hướng dẫn sử dụng

Tiêu chuẩn kỹ thuật đảm bảo chất lượng

Tất cả tủ điện do CÔNG TY ĐIỆN ĐẠI QUANG sản xuất và phân phối đều đảm bảo theo các tiêu chuẩn:

• Tiêu chuẩn quốc tế IEC 61439, IEC 60947-2
• Tiêu chuẩn Việt Nam TCVN
• Chứng nhận CO – CQ đầy đủ
• Bảo hành từ 12 – 24 tháng

Tại sao nên chọn tủ điện chứa ACB hoặc MCCB của Điện Đại Quang?

💼 Hơn 10 năm kinh nghiệm trong ngành tủ điện công nghiệp

🛠️ Sản xuất trực tiếp, không qua trung gian

📈 Dự án thực tế cho nhà máy, khu công nghiệp lớn

🧰 Kỹ thuật viên hỗ trợ tận nơi, tư vấn miễn phí

🚛 Giao hàng nhanh toàn quốc

💯 Cam kết chất lượng – an toàn – ổn định lâu dài
