Tủ Điện ngăn chứa MCCB

Thông tin chi tiết sản phẩm
Loại tủ: Tủ điện phân phối hạ thế MSB / DB, có ngăn chứa MCCB
Kiểu thiết kế: Tủ dạng đứng (kiểu khối), thiết kế 1 hoặc nhiều ngăn
Chức năng chính: Bảo vệ đóng cắt tổng, phân phối điện đến các tải
Thiết bị chính lắp trong tủ: MCCB (dòng từ 100A đến 2500A), có thể kèm thiết bị bảo vệ khác (shunt, relay)
Loại MCCB: Schneider, Mitsubishi, LS, Fuji, ABB, Chint,... (tùy chọn theo yêu cầu)
Cấp điện áp: 380 – 415VAC / 3 pha / 4 dây / 50Hz
Công suất hỗ trợ: Phù hợp từ 15kW đến trên 250kW (tùy kích thước và dòng MCCB)
Vật liệu vỏ tủ: Thép tấm sơn tĩnh điện, độ dày 1.2mm – 2.0mm
Màu sắc tiêu chuẩn: Màu xám RAL 7032 hoặc RAL 7035
Cấp bảo vệ: IP40 – IP54 (tùy điều kiện lắp đặt trong nhà hay ngoài trời)
Thanh cái (busbar): Đồng nguyên chất, cách điện, tiết diện theo dòng tải
Lắp đặt: Gắn sàn (cố định bằng bulong nở), đấu cáp đáy hoặc cáp trên tùy chọn
Phụ kiện đi kèm: Đồng hồ đo điện áp, ampe kế, đèn báo pha, nút nhấn, CB phụ,…
Tiêu chuẩn áp dụng: IEC 61439-1/2; TCVN 7447-1:2010
Tùy chọn mở rộng: Kết nối ATS, tụ bù, ACB, giám sát từ xa qua mạng (Modbus/RS485)

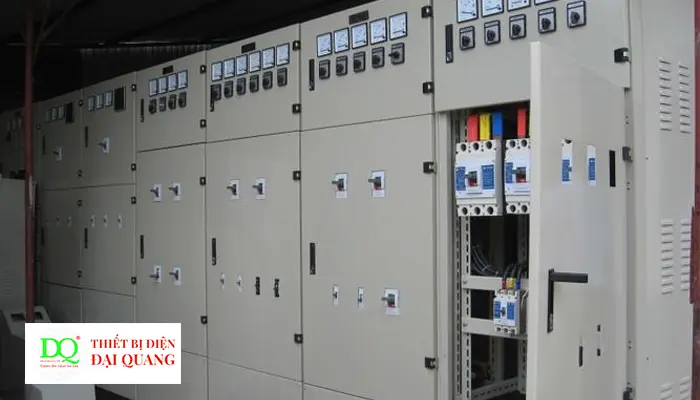

Tủ Điện ngăn chứa MCCB

Tủ Điện ngăn chứa MCCB trong hệ thống điện công nghiệp hoặc tòa nhà hiện đại, tủ điện phân phối tổng MSB đóng vai trò trung tâm trong việc quản lý, bảo vệ và phân phối nguồn điện đến các khu vực phụ tải. Một trong những thành phần quan trọng không thể thiếu chính là tủ điện ngăn chứa MCCB, nơi lắp đặt thiết bị đóng cắt tổng nhằm đảm bảo an toàn và sự ổn định cho toàn bộ hệ thống.

Tủ điện ngăn chứa MCCB thường được thiết kế dưới dạng ngăn riêng biệt trong tủ MSB hoặc tủ DB, tùy theo mục đích sử dụng và cấu hình tải điện của từng công trình.

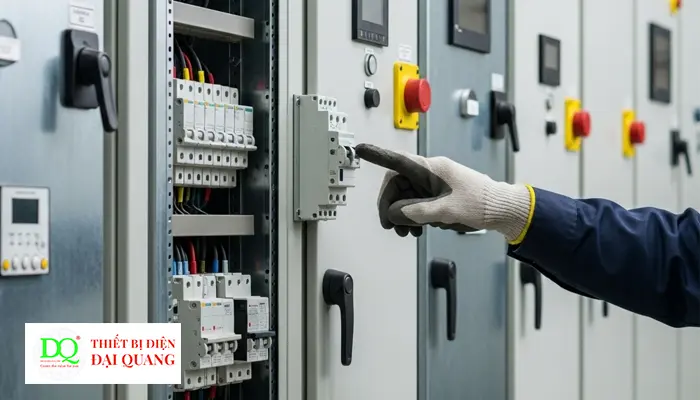

Phân loại tủ điện phân phối có chứa MCCB

• Tủ phân phối tổng (MSB)

• Là loại tủ điện chính trong hệ thống hạ thế của nhà máy, tòa nhà, trung tâm thương mại, bệnh viện,...
• Cấu tạo nhiều ngăn độc lập, bao gồm:
  • Ngăn chứa MCCB – Thiết bị đóng cắt tổng (Main MCCB)
  • Ngăn tụ bù công suất phản kháng
  • Ngăn chứa ACB (Máy cắt không khí) nếu có yêu cầu cao hơn về công suất
  • Ngăn chuyển nguồn ATS (nếu cần nguồn dự phòng)
  • Có thể kết nối với hệ thống BMS hoặc SCADA

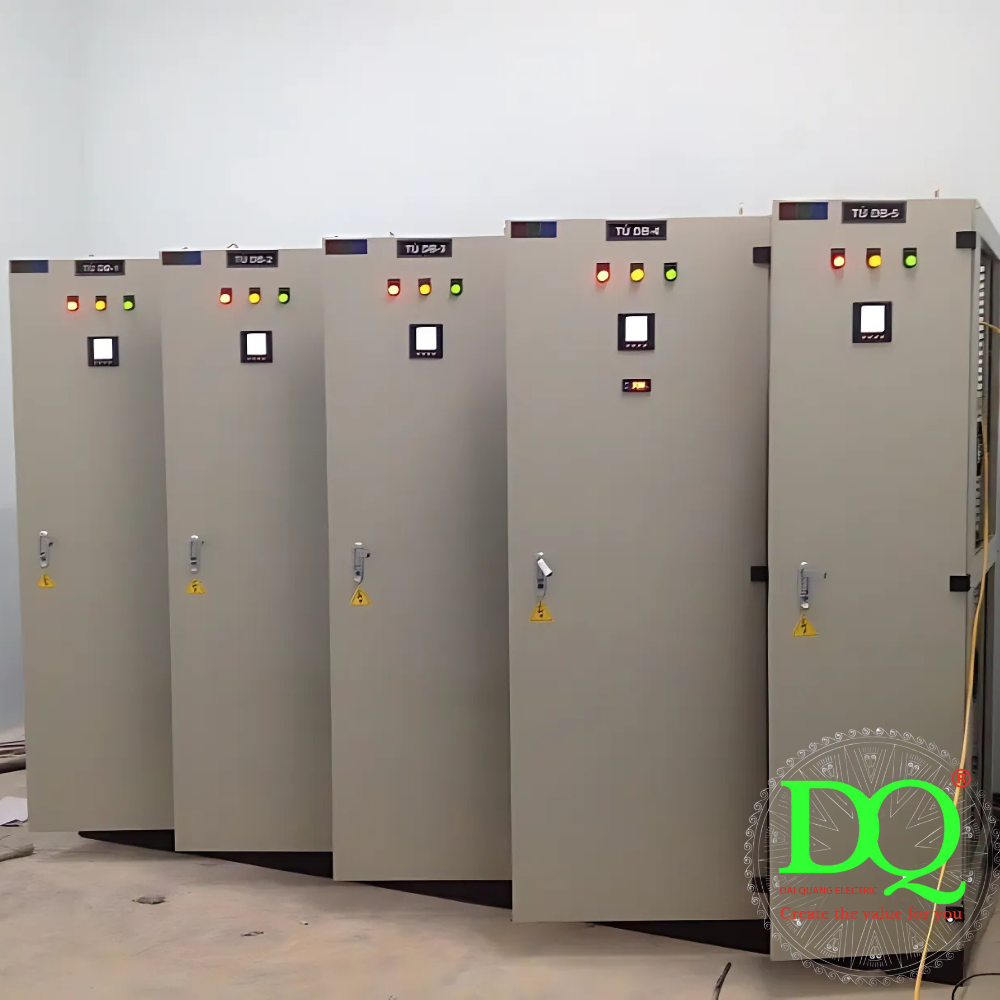

• Tủ phân phối DB (Distribution Board)

  • Là tủ phân phối nhánh, tiếp nhận nguồn từ tủ MSB và phân phối về các tải nhỏ hơn
  • Có thể tích hợp MCCB nhánh cho từng khu vực, máy móc cụ thể
  • Thiết kế gọn, thường chỉ gồm 1–2 ngăn chứa thiết bị MCCB hoặc MCB

• Chức năng chính của tủ điện ngăn chứa MCCB

  • Bảo vệ hệ thống điện trước các sự cố như: quá tải, ngắn mạch
  • Tăng cường độ ổn định cho toàn bộ phụ tải khi có sự cố tại một nhánh
  • Dễ dàng thao tác, bảo trì và thay thế thiết bị nhờ thiết kế ngăn riêng biệt
  • Tách biệt dòng điện lớn và nhỏ, tăng độ an toàn cho vận hành

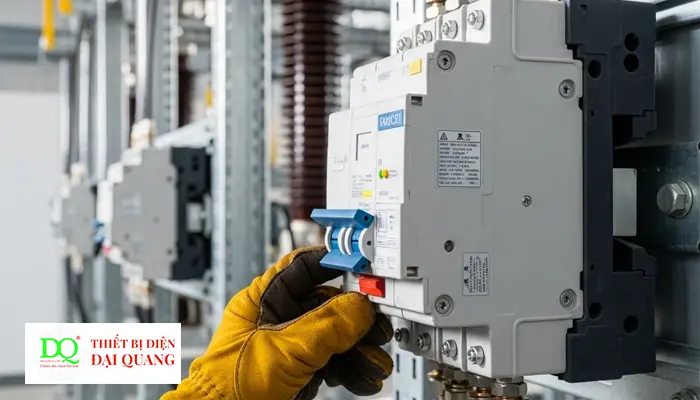

Cấu tạo tủ điện chứa MCCB

• Một tủ điện có ngăn chứa MCCB được thiết kế tiêu chuẩn gồm các bộ phận chính:
• Khung tủ:
  • Thép mạ kẽm hoặc thép sơn tĩnh điện dày từ 1.2–2.0mm
  • Kết cấu vững chắc, có khả năng chịu lực và ăn mòn cao
• Ngăn chứa MCCB:
  • Tùy theo dòng điện định mức (ví dụ: 100A – 1250A – 2500A)
  • Trang bị MCCB của các thương hiệu Schneider, Mitsubishi, LS, ABB, Fuji, Chint…
  • Có thể lắp đặt kèm phụ kiện như shunt trip, under voltage trip, relay bảo vệ...
• Thanh cái đồng:
  • Đồng nguyên chất 99,9% độ dẫn điện cao
  • Bọc cách điện (nếu cần), bố trí phù hợp với dòng tải
  • Cửa tủ – khóa tủ – lỗ thông gió:
  • Cửa bản lề mở 1 cánh hoặc 2 cánh, khóa an toàn
  • Có lưới thông gió để giảm nhiệt độ trong tủ

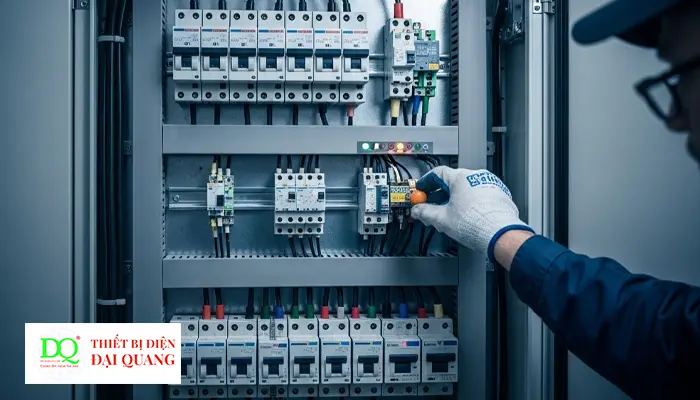

Ứng dụng của tủ điện chứa MCCB

Tủ điện có ngăn chứa MCCB được ứng dụng rộng rãi trong:

• Nhà máy sản xuất, xưởng công nghiệp
• Trung tâm thương mại, siêu thị, cao ốc
• Tòa nhà văn phòng, khách sạn, bệnh viện
• Trường học, khu dân cư, nhà ở cao tầng
• Trạm biến áp hạ thế, hệ thống điện mặt trời

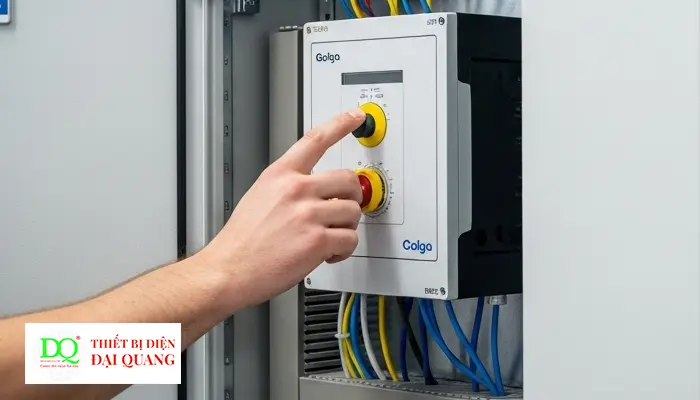

Ưu điểm khi sử dụng tủ điện của Đại Quang

• Thiết kế theo yêu cầu – Đo ni đóng giày

  • Mỗi công trình có yêu cầu riêng về kích thước, công suất và số lượng thiết bị. Điện Đại Quang nhận thiết kế và sản xuất tủ chứa MCCB đúng theo bản vẽ kỹ thuật hoặc khảo sát thực tế.

• Vật liệu chất lượng – độ bền cao

  • Khung vỏ sử dụng thép sơn tĩnh điện chuẩn công nghiệp, bền bỉ, chịu được môi trường nóng ẩm. Thanh đồng, MCCB được chọn từ thương hiệu uy tín đảm bảo an toàn vận hành.

• Sản xuất nhanh – hỗ trợ kỹ thuật tận nơi

  • Thời gian sản xuất ngắn, hỗ trợ vận chuyển và lắp đặt. Đội ngũ kỹ thuật sẵn sàng hỗ trợ tại chỗ với các công trình trong khu vực TP.HCM, Long An và lân cận.

• Giá thành hợp lý – báo giá rõ ràng

  • Giá cạnh tranh theo yêu cầu dự án. Cung cấp đầy đủ bản vẽ, thông số kỹ thuật và chứng nhận chất lượng.

Thông tin liên hệ đặt hàng

Nếu bạn đang tìm kiếm tủ điện ngăn chứa MCCB chất lượng cao, an toàn, đúng kỹ thuật – hãy liên hệ với chúng tôi:

CÔNG TY TNHH SX-TM KT ĐIỆN ĐẠI QUANG
Trụ sở: B11-21 KDC Trần Anh, Ấp Mới 2, xã Mỹ Hạnh Nam, huyện Đức Hòa, tỉnh Long An, Việt Nam
Văn phòng: Số 31 Đường Số 4, Khu Nhà Ở Vĩnh Lộc, Ấp 6C, X. Vĩnh Lộc A, H. Bình Chánh, TP.HCM
Điện thoại: 0933 172 028
Email: tbddaiquang.co@gmail.com
Website: https://thietbidiencongnghiep.net.vn – https://daiquang.com.vn
